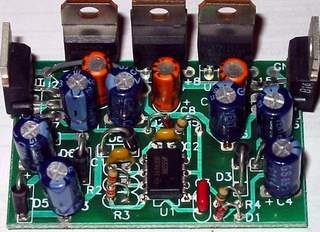

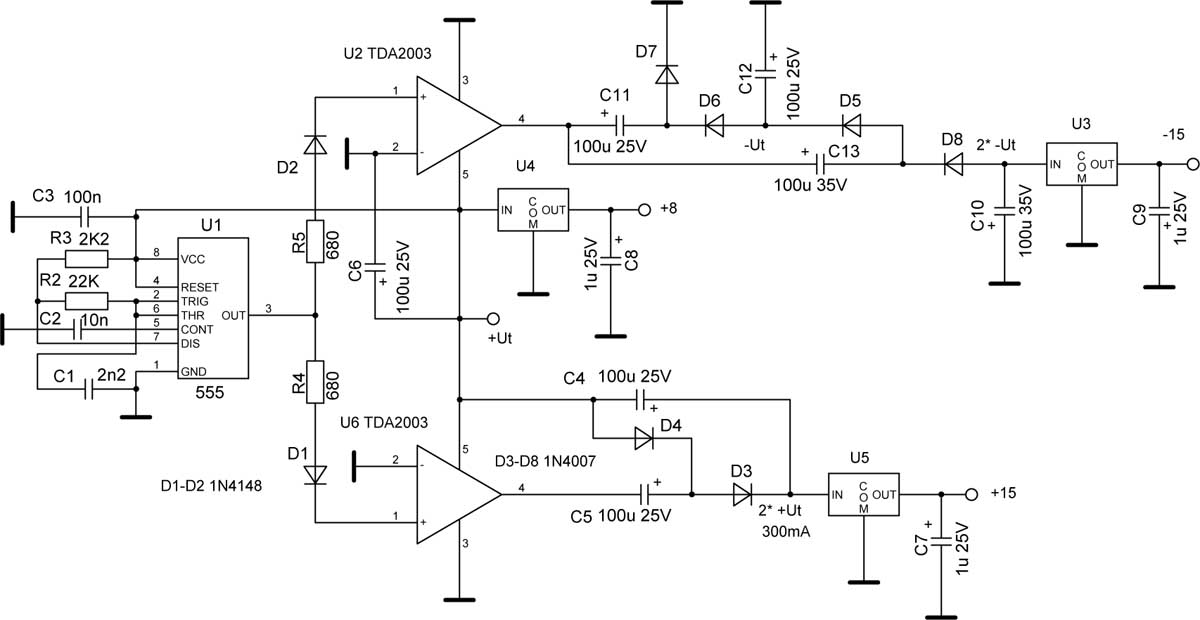

-Az áramkör alapkiépítésben 12V tápfeszültségből stabilizált +15V és -15V-ot és a bemeneti feszültségből stabilizált 8V-ot állít elő egyenként 0.3A terhetőséggel.

- Az U1 néhány KHz-es jelét az  U2 U6 erősítő közel tápfeszültség értékű négyszögjellé erősíti.

- Az U2 kimenetén feszültségfordító kétszerező egyenirányító 2x-Ut feszültséget állít elő U3 stabilizátor számára.

    Az U6 kimeneti jelét a tápfeszültséghez hozzáadva egyenirányítja így 2xUt feszültséget biztosít U5 stabilizátornak.

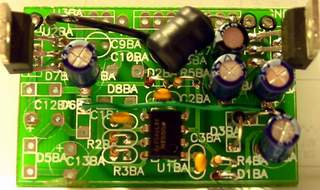

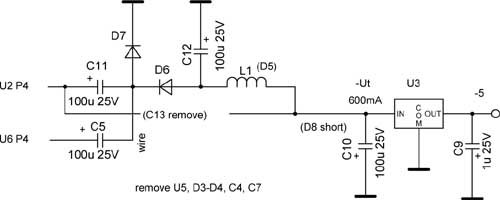

- Ha a negatív oldalon elegendő a tápfeszültség alatti minus szint előállítása, akkor a kétszerező egyenirányító egyik fokozatát

    elhagyjuk. A panelen fennmaradó alkatrész helyére fojtótekercset építve a kimeneti jel tisztaságát növelhetjük.

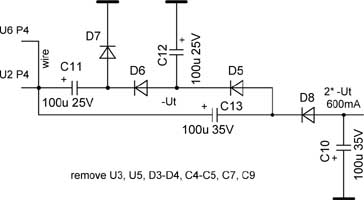

- Nagyobb nagatív oldali kimeneti terhelő áram esetén a pozitív csatorna (U6) teljesítmény kimenetét párhuzamosítjuk.











- 2x-Ut feszültség igény esetén is alkalmazható a két teljesítményfokozat párhuzamos kapcsolása a nagyobb kimenőáram

     elérése érdekében. U3 elhagyható, ha nincs szükség a kimeneti feszültség stabilizálására.









- A pozitív 2xUt oldalon is a fokozatok párhuzamosítása nagyobb kimeneti áramot eredményez.











- A párhuzamosított kimenetek esetén a kimenethez eredetileg tartozó fokozat terhelhetősége értelemszerűen csökken.

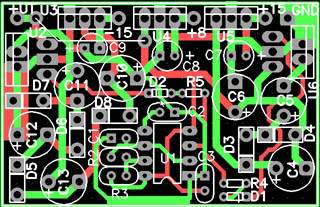

    Ha az adott fokozatra nincs szükség azok alkatrészeit nem kell beépíteni. A módosított változatokban az alkatrészek

    bekötésére figyeljünk, a beültetési rajz az eredeti változathoz készült.



- A modul 34*54mm-es fém árnyékolódobozba szerelhető.
